 医护对讲系统（IP网络，NN系列）基于局域网LAN和广域网WAN传输（可跨网段跨路由）技术，专门用于医院，可实现患者、护士、医生之间的求助呼叫及双向高清可视对讲；医生、护士可通过病床终端刷卡查阅医嘱、病历信息；护士可扫描核对患者输液/发药信息；患者可刷卡查看手术安排、治*疗费用以及在线点餐、服务评价、电视直播、视频点播等

一：医护对讲系统说明

随着我国医疗护理建设的发展，利用先进的信息技术为医院服务，已成为医院信息化建设中的一个重要着眼点。为此，需要一套强大的医疗护理对讲管理系统，来减少医疗护理工作强度，为广大病员提供率和高品质的服务。而出于成本方面的考虑，可利用医院现有的局域网，来制定一套直接、可靠、稳定的“数字医疗护理对讲系统”。
数模医疗护理对讲系统既涵盖了利用医院IP网络组建的数字系统，又包括病房内部终端设备利用485总线方式进行通信的模拟系统。
数模医疗护理对讲系统可实现全数字医疗护理对讲系统的几乎全部功能，其优势在于可为新院工程建设提供低成本能的解决方案。

二：系统功能介绍

1、触摸显示：
医护主机：采用全触摸屏操作，液晶屏显示。
2、 呼叫对讲
病床呼叫对讲：病人可通过床头分机呼叫医护主机，医护主机有免提和全双工听筒两种通话方式，病床分机呼叫时，医护主机有语音播报，并能显示呼叫信息。
卫生间紧急呼叫：卫生间的病人发生紧急情况时，可按紧急按钮发出紧急呼叫信号，按钮具有防水功能。
3、输液报警呼叫                                                    病床分机支持外接输液报警器。输液完毕时，可自动阻断输液，同时向医护主机报警。
4、医护主机与病床呼叫对讲                                           医护主机可输入病床分机号码，可与病人之间相互对讲。
5、可视通话对讲
护士之间对讲：护士站医护主机可相互对讲。
6、护士站托管
医护主机上有“托管”按钮，按此按钮便可将所属病床分机托管给其他医护主机操作管理，托管时本机可同时接受病床分机的呼叫。
7、广播功能：
医护主机支持对所属的病床分机进行全区广播。
 8、查询呼叫记录：
护士可从护士工作站软件查看病床分机的呼叫记录，按日期或者病床号码条件查询，以柱状型统计呈现出来。
9、语音报号：
当医护主机接收到呼叫时，可同时语音播报呼叫信息；并具有全区广播通知信息等功能。
10、走廊中文显示屏：
系统支持接入中文显示屏，不仅显示标语、日期、时间，而且还可显示呼叫的病房、病床分机号。
11、 病人信息一览表大液晶屏显示：
系统支持接入液晶大电视显示器，可显示住院病人的姓名、房间床位号、护理等级等情况。
可发布、显示住院人数、出入院人数、手术人数、空闲床位数、护理等级人数、护理交接班情况、值班的医护人员以及要事留言等信息。
自动同步HIS病人医嘱信息，直接显示到液晶大电视显示器。
12、HIS对接：
系统支持HIS对接，以实现读取、调用HIS数据库中的病人信息、医嘱信息、一日清单费用等信息，自动同步到各个对应的科室终端。
13、设备维护：
可开机故障自检；支持在线升级系统；系统设备易维护。

三：系统组成

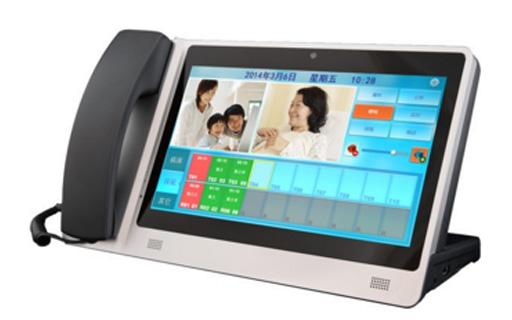

1、护理站主机：

技术参数
 显示屏：10.1寸TFT数字彩色液晶屏
 分辨率：1024×600
 视频播放：1080P
 操作方式：触摸屏
 传输方式：TCP/IP网络
 输入电源：12V DC
 设备功耗：待机2.5W，6W
 工作温度：-10℃～60℃
 功能特点
 电话接听、对讲
 呼叫其他医护主机或病床分机
 接听病区门口机呼叫，开锁
 呼叫信息列表显示
 分组广播
 病区主机托管
 定时开关机服务
 设备在线监测与升级
 扩展功能
 监控病房关联的网络摄像头
 机型选择
 型号：RJ23RJ0L10
 安装方式：台式
2、对讲分机
 技术参数
 操作方式：按键式操作
 传输方式：模拟总线
 输入电源：12V DC
 设备功耗：待机0.5W，大1W
 工作温度：-10℃～60℃
 功能特点
 呼叫对讲、输液报警
 机型选择
 型号：RJ219A
3、中文显示屏
 技术参数
 显示媒体：LED点阵
 显示字符：六位中文字符
 传输方式：TCP/IP网络
 输入电源：12V DC
 设备功耗：5W
 工作温度：-40℃～80℃
 功能特点
 呼叫信息显示
 提示信息显示
 日期时间显示
 机型选择
 型号：RJ-DP6

4、卫生间紧急呼叫按钮
 产品特征：安装于卫生间，紧急情况时呼叫医护人员。
 标准八六面板，预埋八六底盒
 按压操作方式，呼叫时为紧急状态
 指示灯为长亮，以提示病人操作位置，呼叫成功时为高亮、闪烁状态
 严密防水工艺，配加厚防水垫片，线路板加浸防潮漆
 外壳设计时在后面应考虑出线的保护，起到线路在拉伸时不会用力在插头上
5、 色门灯（可选配）

 产品特征：安装于病房门顶居中位置，显示本病房的呼叫、告警等信息
 四种颜色表明病人、监护设备、医护人员信息
 内置四种颜色超高亮度LED发光二极管
 红色灯闪烁亮时表示病床分机呼叫
 蓝色灯闪烁亮时表示病房卫生间有呼叫
 绿色灯闪烁亮时表示病房内医护人员正在进行护理
 黄色灯闪烁亮时表示病房内医护人员需要医护增援
6、 多媒体信息发布器

 技术参数
 视频播放：1080P
 传输方式：TCP/IP网络
输出接口：HDMI

 输入电源：12V DC
 设备功耗：2W
 工作温度：-10℃～60℃

 功能特点
 连接大屏幕高清液晶电视，显示有关信息
 病人呼叫时，在屏上多行显示；并显示正在排队的呼叫数量，可设置是否显示接受呼叫信息
 无呼叫时显示时间、标语、通知、温馨提示等信息
 适时显示住院人数、出入院人数，住院病人手术安排
 适时显示病区公告信息、值班医生信息，播放病区信息公告、病区宣教信息幻灯片
 取代传统的护士写字板，手动/自动发布信息
 一台发布器通过视频分配器接入一台显示屏，可支持多台信息发布器接对应多台的显示屏
 根据需要插播紧急通知
 设备在线监测与升级

7、护士工作站软件
医疗对讲系统的护士工作站软件主要有：系统分为系统管理、设备管理、通话对讲、门禁控制、网络收音机、数据信息、操作员管理、数据库备份等8大模块。
    要功能：

1)、系统管理：系统管理分为：设置系统参数、背光开启设置、音量和房号设置3个子模块。

2）、设备管理：增加和删除设备，管理全院房号和IP地址信息。通话对讲接收病人呼叫，卫生间紧急呼叫，病房护理和支援消息可接受病人的呼叫请求，并通话对讲；也可复位病人的呼叫，卫生间紧急呼叫、护理中和支援消息。

3）、呼叫记录统计查询进入呼叫记录统计查询界面，显示所有的病人呼叫记录。根据需要选择病床号码、日期或时间等查询条件，查询相应的呼叫记录，以柱状型显示号码和呼叫次数。

4）、门禁控制       IC卡管理密码管理        医护人员开锁密码    公用密码

5）、网络收音机频道管理

6）、数据信息
 吸氧记录
 天气信息
 中文屏信息发布
 医院欢迎界面
 信息发布器
 预约查询
 温馨提示
 费用信息
 医嘱信息
 分机界面信息（HIS同步）
7）、操作员管理
 操作员管理
 照片管理
 医护人员信息
8）数据库备份
 数据库备份
 数据库恢复

8、HIS系统
管理中心软件结构如下如所示：

 系统功能
 HIS数据同步功能：医疗对讲系统需要使用HIS系统中的部分数据，作为系统运行的基础数据。由于日常的医疗运作（如病人入院、出院、医生*发布医嘱、医院每天定时产生住院病人费用清单等医疗行为），HIS系统的数据不断在更新变化。医护对讲系统需要把HIS系统的数据同步到本地，需同步数据包括：病人资料、一日清单、医嘱、预约、药价等信息。
 实时数据同步：要求医疗对讲系统在短时间内同步HIS的更新数据，并在短时间内完成收敛，保持系统内部数据一致性。同步过程不宜产生较大的数据流量，应只进行增量数据同步。
根据数据信息的实时性要求，可通过配置设定每次数据同步的时间间隔。部分数据（如一日清单）每天更新几次，可通过配置设定每天做数据同步的定时时间。
 手动管理数据同步操作
管理中心系统用户管理界面提供操作管理数据同步的功能。
数据同步的参数设置；
启动或暂停数据同步操作功能；
显示当前同步状态；
显示操作日志内容等；
 病区规划数据同步功能
病区规划数据是指，设备信息表、设备属性信息表、病房信息表等信息。管理中心提供病区规划数据录入和查询功能，这些数据在编辑后保存在管理中心数据库中。护士站根据各自的病区编号，把病区规划数据从管理中心同步到本地数据库中。支持手动操作同步指定护士站的病区规划数据。
 呼叫记录统计分析功能
各护士站实时记录本站的呼叫历史，并定时汇总到管理中心。管理中心的管理界面提供统计分析的功能。
